Čo je tepelná komora

Tepelné komory sú špecializované testovacie prostredia, ktoré kopírujú extrémne teplotné a vlhkostné podmienky na posúdenie spoľahlivosti, odolnosti a zhody produktu. Tieto komory, ktoré sa široko používajú v odvetviach, ako je letecký a kozmický priemysel, automobilový priemysel, elektronika a farmaceutický priemysel, vystavujú materiály a zostavy zrýchlenému tepelnému namáhaniu-ako v rovnovážnom stave, tak aj pri cyklovaní-, aby sa odhalili latentné chyby skôr, ako sa produkty dostanú na pole.

Kombináciou presného ohrevu, efektívneho chladenia a rovnomerného riadenia prietoku vzduchu s robustnými bezpečnostnými funkciami, LIB'stepelné komoryumožniť inžinierom overiť návrhy podľa najprísnejších noriem.

【Ako tepelné komory riadia teplotu a prietok vzduchu pre presné testovanie】

Jadrom každej tepelnej komory je integrovaný systém vykurovania, chladenia a cirkulácie navrhnutý pre presnosť:

1. Infraštruktúra vykurovania a chladenia
Komory LIB spájajú vysokovýkonné francúzske chladiace kompresory Tecumseh s elektrickými ohrievačmi zo zliatiny Nichrome. Odporové prvky zaisťujú rýchle zvýšenie teploty, zatiaľ čo cyklus kompresora odoberá teplo pre hlboké profilovanie za studena až do -70 stupňov. Typické rýchlosti nábehu dosahujú až 5 stupňov/min (s možnosťami 10 stupňov/min alebo 15 stupňov/min v modeloch s rýchlou zmenou) a priemerné rýchlosti chladenia 1 stupeň/min-, čo stačí na replikáciu náhlych zmien prostredia.

2. Distribúcia prúdu vzduchu
Rovnomerné rozloženie teploty zabezpečujú viacsmerné odstredivé ventilátory. Upravený vzduch je nasávaný cez strategicky umiestnené spodné vstupy a vyfukovaný cez horné výstupy, čím sa vytvára vírivý prúd vzduchu bez mŕtveho uhla. Tento dizajn udržuje vnútorné zmeny v rozsahu menšom ako ± 2 stupne, takže malý snímač v prednom rohu zažije rovnaké podmienky ako zostava plnej veľkosti vzadu.

3. InteligentnýPID riadenie
Sonda PT100 triedy A s vysokým rozlíšením nepretržite dodáva údaje o teplote v reálnom čase (rozlíšenie ± 0,001 stupňa) do regulátora PID (proporcionálne integrálne odvodené). Regulátor nastavuje výkon ohrievača a aktivitu kompresora tak, aby sa počas dlhodobých testov udržiavali nastavené hodnoty v rozmedzí ±0,5 stupňa. Regulácia vlhkosti (20 % – 98 % RH) využíva elektronický snímač vlhkej gázy (presnosť ± 2,5 % RH) spojený s rovnakou PID logikou, ktorá ponúka kombinované profily teploty a vlhkosti.

Všetky parametre sa monitorujú a zaznamenávajú pomocou 7-palcového ovládača s farebným dotykovým displejom. Používatelia môžu uložiť až 120 testovacích protokolov, každý so 100 programovateľnými krokmi, a exportovať dáta cez Ethernet alebo USB vo formáte CSV. Programovateľné alarmy (nadmerná teplota, pootvorené dvere, nadprúd) a viacjazyčné menu ďalej zvyšujú bezpečnosť procesu.

【Testovanie aplikácie batérie pomocou tepelných komôr LIB】

Batérie napájajú širokú škálu moderných zariadení-od elektrických vozidiel (EV) a sieťových úložísk až po prenosnú elektroniku. Testovacie komory batérií LIB sú špeciálne navrhnuté tak, aby urýchlili starnutie a mechanické namáhanie v reálnom svete za prísne kontrolovaných, no zároveň veľmi náročných podmienok:

1. Dizajn odolný proti výbuchu a požiaru
Komora môže mať konštrukciu odolnú voči výbuchu so zosilnenými dielňami z nehrdzavejúcej ocele a interiérovými komponentmi bez iskier. Integrované detektory dymu a automatický hasiaci systém CO₂ sa aktivujú v priebehu niekoľkých sekúnd po detekcii anomálie, čím chránia operátorov aj testované vzorky.

2. Profily tepelného šoku a cyklistiky

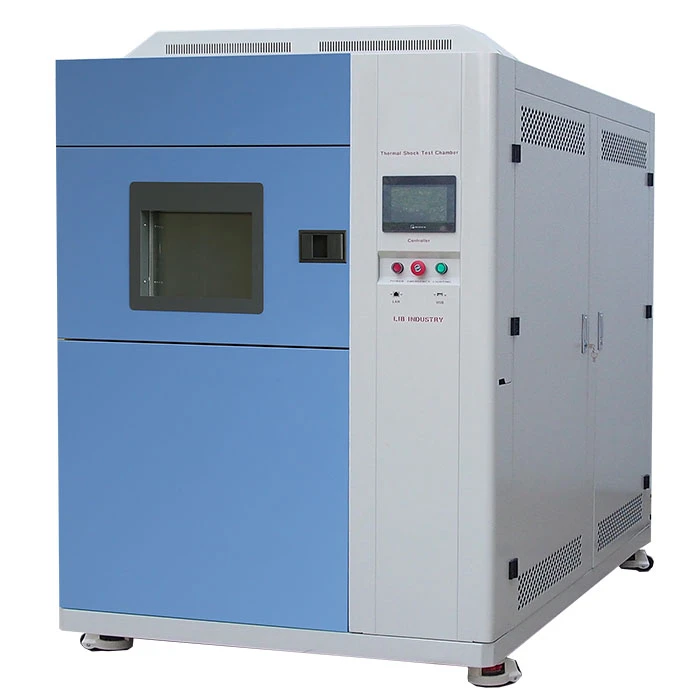

(1) 2-zónové cyklovanie s rýchlym prevodom:

−40 stupňov ↔ +120 stupňov za menej ako 3 s, s užívateľom definovaným časom zotrvania na snímanie adhézie separátora elektród, detekciu mikrotrhlín a monitorovanie posunov vnútorného odporu (v súlade s IEC 62660-2, IEC 62133-2).

(2) Cyklovanie 3-zónovej cirkulácie vzduchu:

Sequential cold‑hot‑cold transitions achieving full recovery in ≤ 5 min. This "stationary‑specimen" method tests seal integrity, weld strength, and capacity retention (>90 % po 100 cykloch) podľa UL 1642 a IEC 61960.

Zhustením rokov prevádzkových podmienok do zrýchlených laboratórnych cyklov skracujú batériové komory LIB časové harmonogramy vývoja, zmierňujú záručné riziká a zabezpečujú súlad s OEM.

【Tepelné komory LIB ponúkajú viacero modelov: stolové, na dosah{0} a na pochôdzne-】

Aby vyhovovali rôznym laboratórnym stopám a testovacím mierkam, LIB poskytuje tri primárne triedy komôr:

(1) Stolové tepelné komory
- Kompaktné rozmery pre výskumné a vývojové lavice alebo kvalitné laboratóriá
- Rozsahy: –40 stupňov až +150 stupňov s možnosťami ovládania vlhkosti
- Ideálne na testovanie malých komponentov, senzorov a materiálov

(2)Reach-in Thermal Chambers
- Skrinky strednej veľkosti s výsuvnými podnosmi alebo otočnými taniermi
- Objemy pracovne do 1 m³
- Prístup k portom pre dátové káble a sondy v reálnom čase
- Vhodné pre stredne veľké zostavy, elektronické moduly a automobilové komponenty

(3) Vstupné termálne komory
- Priestranné interiéry od 3 m³ do 30 m³ (prispôsobiteľné)
- Umožňuje testovanie automobilových dielov v plnom rozsahu, plné batérie a veľkoformátové materiály
- Voliteľné integrované vibračné tabuľky na testovanie HALT/HASS
- Stojany a nastaviteľné police pre ergonomickú manipuláciu so vzorkami

Každý model zdieľa rovnakú základnú technológiu-účinné chladenie, presné vykurovanie, rovnomerné prúdenie vzduchu a inteligentné ovládanie-, takže laboratóriá môžu štandardizovať svoje postupy na rôznych úrovniach.

Vďaka špičkovému výkonu, bezpečnostným funkciám, ako sú steny odolné voči výbuchu a automatickému potlačeniu požiaru, a širokému spektru modelov umožňujú tepelné komory LIB inžinierom zvládnuť každý extrém. Či už overujete miniatúrnu elektroniku alebo batérie plnej veľkosti EV, získate istotu, že vaše produkty odolajú teplu, chladu, vlhkosti a ešte oveľa viac-dlho predtým, než vôbec opustia laboratórium.

KontaktovaťLIBdnes zistíte, ako môžu naše pokročilé tepelné komory zlepšiť vaše testovacie protokoly a zabezpečiť, aby vaše produkty obstáli v každom extréme.
